熔断器也被称为保险丝，IEC127标准将它定义为“熔断体（fuse-link）”。它是一种安装在电路中，保证电路安全运行的电器元件。熔断器其实就是一种短路保护器，广泛用于配电系统和控制系统，主要进行短路保护或严重过载保护。

利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。Q94;

熔断器结构与用途

熔断器结构和特性Q94;

熔断器主要由熔体、外壳和支座Q94;3部分组成，其中熔体是控制熔断特性的关键元件。熔体的材料、尺寸和形状决定了熔断特性。熔体材料分为低熔点和高熔点两类。低熔点材料如铅和铅合金，其熔点低容易熔断，由于其电阻率较大，故制成熔体的截面尺寸较大，熔断时产生的金属蒸气较多，只适用于低分断能力的熔断器。高熔点材料如铜、银，其熔点高，不容易熔断，但由于其电阻率较低，可制成比低熔点熔体较小的截面尺寸，熔断时产生的金属蒸气少，适用于高分断能力的熔断器。熔体的形状分为丝状和带状两种。改变变截面的形状可显著改变熔断器的熔断特性。

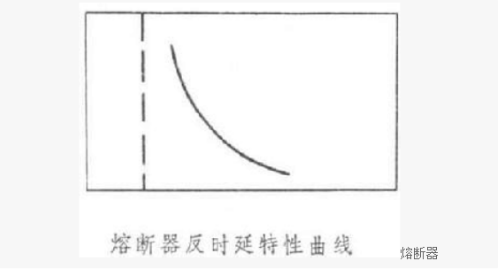

熔断器具有反时延特性，即过载电流小时，熔断时间长；过载电流大时，熔断时间短。所以，在一定过载电流范围内，当电流恢复正常时，熔断器不会熔断，可继续使用。熔断器有各种不同的熔断特性曲线（见图），可以适用于不同类型保护对象的需要。

类型

RC1A系列熔断器，它结构简单，由熔断器瓷底座和瓷盖两部分组成。熔丝用螺钉固定在瓷盖内的铜闸片上，使用时将瓷盖插入底座，拔下瓷盖便可更换熔丝。由于该熔断器使用方便、价格低廉而应用广泛。RC1A系列熔断器主要用于交流380V及以下的电路末端作线路和用电设备的短路保护，在照明线路中还可起过载保护作用。RC1A系列熔断器额定电流为5~200A，但极限分断能力较差，由于该熔断器为半封闭结构，熔丝熔断时有声光现象，对易燃易爆的工作场合应禁止使用。

螺旋式RL1，RL1系列螺旋式熔断器由瓷帽、瓷套、熔管和底座等组成。熔管内装有石英沙、熔丝和带小红点的熔断指示器。当从瓷帽玻璃窗口观测到带小红点的熔断指示器自动脱落时，表示熔丝熔断了。熔管的额定电压为交流500V，额定电流为2~200A。常用于机床控制线路（但安装时注意上下接线端接法）。

无填料密封管式熔断器RM10系列，由熔断管、熔体及插座组成。熔断管为钢纸制成，两端为黄铜制成的可拆式管帽，管内熔体为变截面的熔片，更换熔体较方便。RM10系列的极限分断能力比RC1A熔断器有所提高，适用于小容量配电设备。

有填料密封管式熔断器RT0系列，由熔断管、熔体及插座组成，熔断管为白瓷质的与RM10熔断器类似，但管内充填石英沙，石英沙在熔体熔断时起灭弧作用，在熔断管的一端还设有熔断指示器。该熔断器的分断能力比同容量的RM10型大2.5~4倍。RT0系列熔断器适用于交流380V及以下、短路电流大的配电装置中，作为线路及电气设备的短路保护及过载保护。
