整流桥连接方法主要分两种，一个是实物产品与电路图的对应方式。左侧为桥式整流电路内部结构图，B3作为整流正极输出，C4作为整流负极输出，A1与A2共同作为交流输入端。关于“整流桥怎么接线 整流桥的接线方法 整流桥实物接线图”的详细说明。

1.整流桥怎么接线

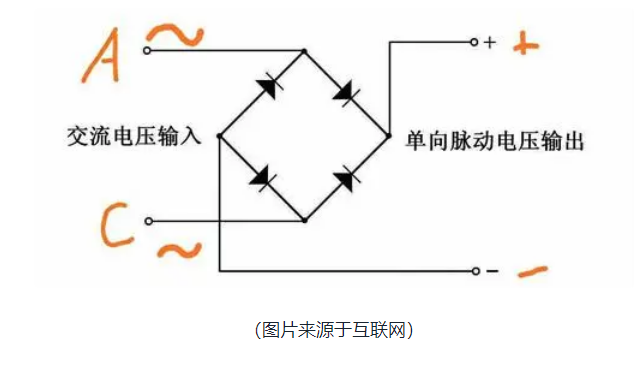

整流桥连接方法主要分两种，一个是实物产品与电路图的对应方式。左侧为桥式整流电路内部结构图，B3作为整流正极输出，C4作为整流负极输出，A1与A2共同作为交流输入端。

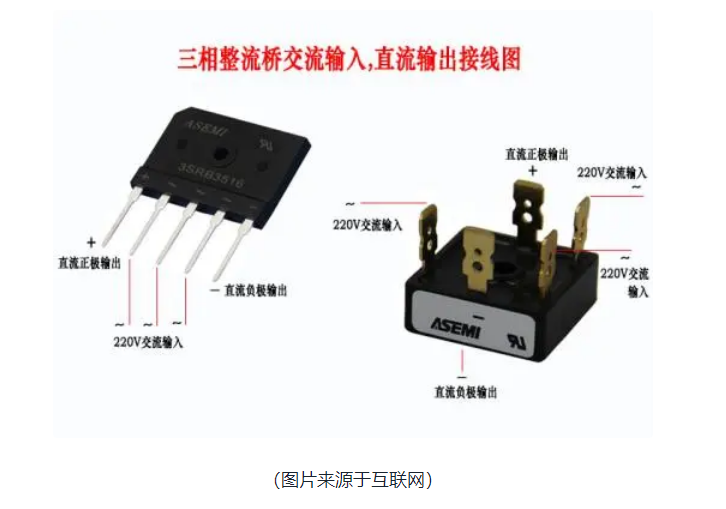

整流桥实物产品图样式，A1与A2集成在了中间位置，正负极在最外侧。实际运用中我们只需要将实物C4负极脚位对应连接电路图C4点，实物B3正极脚位与电路图B3相连接。

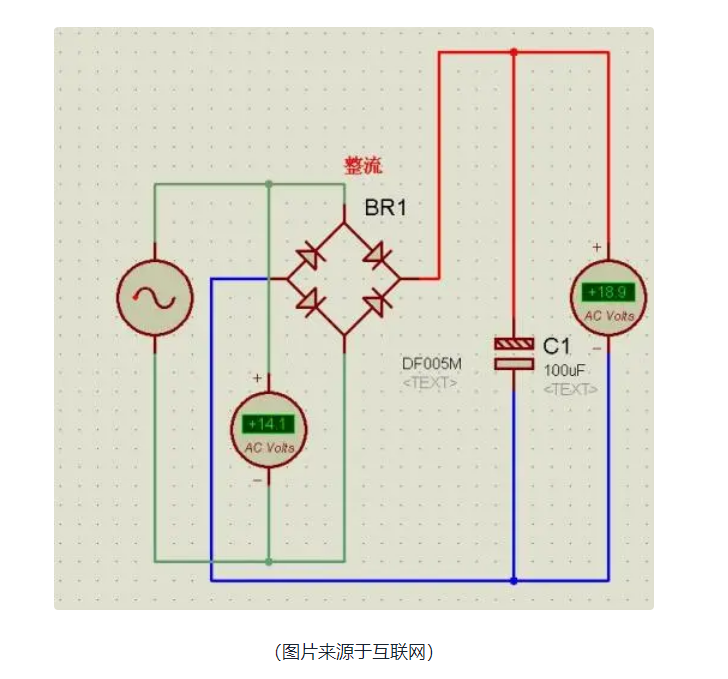

整流桥连接方式是对于实物产品在电路中的接法。一般来说现在大多数电路采用高压整流方式居多。整流桥前端是交流220V输入，进入整流桥AC交流端，由正极直流输出连接负载用电器正极，经负载用电器负极连接整流桥负极形成回路，完成整个电源整流的路径。

KBPC系列的正方形整流全桥各个引脚如何去接? 排列方向特殊的那个引脚是直流输出的正极，和他对角的是直流输出的负极。其余两个引脚就是交流电压的输入端。

外形是圆形的或长方形的整流全桥，整流桥堆里面有四个二极管。四个引脚，长脚的是直流输出正，和其相对的是直流输出负，剩余的两个是交流输入端。

2.整流桥的接线方法

整流正极输出，C4作为整流负极输出，A1与A2共同作为交流输入端。右侧为整流桥实物产品图样式，A1与A2集成在了中间位置，正负极在最外侧。实际运用中我们只需要将实物C4负极脚位对应连接电路图C4点，实物B3正极脚位与电路图B3相连接。上诉方式即为整流桥实物产品与电路原理图的连接方式。

整流桥连接方式第二个则是对于实物产品在电路中的接法。一般来说现在大多数电路采用高压整流方式居多，下面我们就重点介绍下高压整流桥的电路接法。整流桥前端是交流220V输入，进入整流桥AC交流端，由正极直流输出连接负载用电器正极，经负载用电器负极连接整流桥负极形成回路，完成整个电源整流的路径。

3.整流桥实物接线图
