首先考察一个更简单的器件——MOS电容——能更好的理解MOS管。这个器件有两个电极，一个是金属，另一个是extrinsic silicon（外在硅），他们之间由一薄层二氧化硅分隔开。金属极就是GATE，而半导体端就是backgate或者body。他们之间的绝缘氧化层称为gate dielectric（栅介质）。图示中的器件有一个轻掺杂P型硅做成的backgate。这个MOS 电容的电特性能通过把backgate接地，gate接不同的电压来说明。MOS电容的GATE电位是0V。金属GATE和半导体BACKGATE在WORK FUNCTION上的差异在电介质上产生了一个小电场。在器件中，这个电场使金属极带轻微的正电位，P型硅负电位。这个电场把硅中底层的电子吸引到表面来，它同时把空穴排斥出表面。这个电场太弱了，所以载流子浓度的变化非常小，对器件整体的特性影响也非常小。

当MOS电容的GATE相对于BACKGATE正偏置时发生的情况。穿过GATE DIELECTRIC的电场加强了，有更多的电子从衬底被拉了上来。同时，空穴被排斥出表面。随着GATE电压的升高，会出现表面的电子比空穴多的情况。由于过剩的电子，硅表层看上去就像N型硅。掺杂极性的反转被称为inversion，反转的硅层叫做channel。随着GATE电压的持续不断升高，越来越多的电子在表面积累，channel变成了强反转。Channel形成时的电压被称为阈值电压Vt。当GATE和BACKGATE之间的电压差小于阈值电压时，不会形成channel。当电压差超过阈值电压时，channel就出现了。

MOS电容：（A）未偏置（VBG=0V），（B）反转（VBG=3V），（C）积累（VBG=-3V）。

正是当MOS电容的GATE相对于backgate是负电压时的情况。电场反转，往表面吸引空穴排斥电子。硅表层看上去更重的掺杂了，这个器件被认为是处于accumulation状态了。

MOS电容的特性能被用来形成MOS管。Gate，电介质和backgate保持原样。在GATE的两边是两个额外的选择性掺杂的区域。其中一个称为source，另一个称为drain。假设source 和backgate都接地，drain接正电压。只要GATE对BACKGATE的电压仍旧小于阈值电压，就不会形成channel。Drain和backgate之间的PN结反向偏置，所以只有很小的电流从drain流向backgate。如果GATE电压超过了阈值电压，在GATE电介质下就出现了channel。这个channel就像一薄层短接drain和source的N型硅。由电子组成的电流从source通过channel流到drain。总的来说，只有在gate 对source电压V 超过阈值电压Vt时，才会有drain电流。

在对称的MOS管中，对source和drain的标注有一点任意性。定义上，载流子流出source，流入drain。因此Source和drain的身份就靠器件的偏置来决定了。有时电晶体上的偏置电压是不定的，两个引线端就会互相对换角色。这种情况下，电路设计师必须指定一个是drain另一个是source。

Source和drain不同掺杂不同几何形状的就是非对称MOS管。製造非对称电晶体有很多理由，但所有的最终结果都是一样的。一个引线端被最佳化作为drain，另一个被最佳化作为source。如果drain和source对调，这个器件就不能正常工作了。

电晶体有N型channel所有它称为N-channel MOS管，或NMOS。P-channel MOS（PMOS）管也存在，是一个由轻掺杂的N型BACKGATE和P型source和drain组成的PMOS管。如果这个电晶体的GATE相对于BACKGATE正向偏置，电子就被吸引到表面，空穴就被排斥出表面。硅的表面就积累，没有channel形成。如果GATE相对于BACKGATE反向偏置，空穴被吸引到表面，channel形成了。因此PMOS管的阈值电压是负值。由于NMOS管的阈值电压是正的，PMOS的阈值电压是负的，所以工程师们通常会去掉阈值电压前面的符号。一个工程师可能说，“PMOS Vt从0.6V上升到0.7V”， 实际上PMOS的Vt是从-0.6V下降到-0.7V。

1.开启电压VT

·开启电压（又称阈值电压）：使得源极S和漏极D之间开始形成导电沟道所需的栅极电压；

·标準的N沟道MOS管，VT约为3～6V；·通过工艺上的改进，可以使MOS管的VT值降到2～3V。

2. 直流输入电阻RGS

·即在栅源极之间加的电压与栅极电流之比

·这一特性有时以流过栅极的栅流表示

·MOS管的RGS可以很容易地超过1010Ω。

3. 漏源击穿电压BVDS

·在VGS=0（增强型）的条件下 ，在增加漏源电压过程中使ID开始剧增时的VDS称为漏源击穿电压BVDS

·ID剧增的原因有下列两个方面：

（1）漏极附近耗尽层的雪崩击穿

（2）漏源极间的穿通击穿

·有些MOS管中，其沟道长度较短，不断增加VDS会使漏区的耗尽层一直扩展到源区，使沟道长度为零，即产生漏源间的穿通，穿通后，源区中的多数载流子，将直接受耗尽层电场的吸引，到达漏区，产生大的ID

4. 栅源击穿电压BVGS

·在增加栅源电压过程中，使栅极电流IG由零开始剧增时的VGS，称为栅源击穿电压BVGS。

5. 低频跨导gm

·在VDS为某一固定数值的条件下 ，漏极电流的微变数和引起这个变化的栅源电压微变数之比称为跨导

·gm反映了栅源电压对漏极电流的控制能力，是表征MOS管放大能力的一个重要参数

·一般在十分之几至几mA/V的範围内

6. 导通电阻RON

·导通电阻RON说明了VDS对ID的影响 ，是漏极特性某一点切线的斜率的倒数

·在饱和区，ID几乎不随VDS改变，RON的数值很大，一般在几十千欧到几百千欧之间

·由于在数字电路中 ，MOS管导通时经常工作在VDS=0的状态下，所以这时的导通电阻RON可用原点的RON来近似

·对一般的MOS管而言，RON的数值在几百欧以内

7. 极间电容

·三个电极之间都存在着极间电容：栅源电容CGS 、栅漏电容CGD和漏源电容CDS

·CGS和CGD约为1～3pF，CDS约在0.1～1pF之间

8. 低频噪声係数NF

·噪声是由管子内部载流子运动的不规则性所引起的。·由于它的存在，就使一个放大器即便在没有信号输人时，在输出端也出现不规则的电压或电流变化

·噪声性能的大小通常用噪声係数NF来表示，它的单位为分贝（dB）。这个数值越小，代表管子所产生的噪声越小

·低频噪声係数是在低频範围内测出的噪声係数

·场效应管的噪声係数约为几个分贝，它比双极性三极体的要小

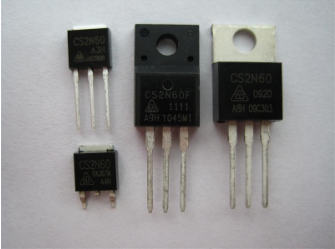

做电源设计，或者做驱动方面的电路，难免要用到MOS管。MOS管有很多种类，也有很多作用。做电源或者驱动的使用，当然就是用它的开关作用。

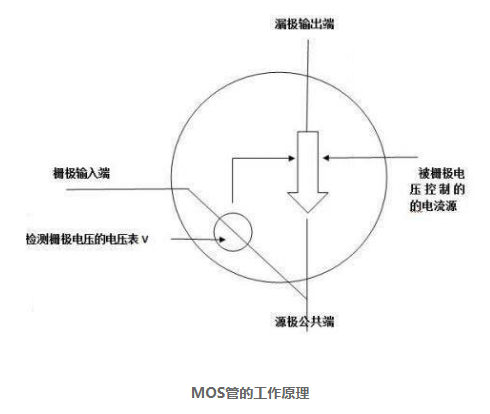

无论N型或者P型MOS管，其工作原理本质是一样的。MOS管是由加在输入端栅极的电压来控制输出端漏极的电流。MOS管是压控器件它通过加在栅极上的电压控制器件的特性，不会发生像三极体做开关时的因基极电流引起的电荷存储效应，因此在开关套用中，MOS管的开关速度应该比三极体快。其主要原理如图：图1。

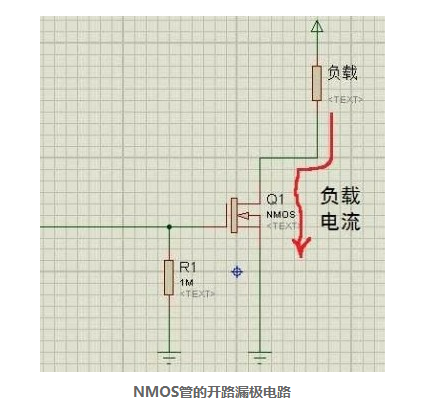

图2 NMOS管的开路漏极电路

在开关电源套用方面，这种套用需要MOS管定期导通和关断。比如，DC-DC电源中常用的基本降压转换器依赖两个MOS管来执行开关功能，这些开关交替在电感里存储能量，然后把能量释放给负载。我们常选择数百kHz乃至1MHz以上的频率，因为频率越高，磁性元件可以更小更轻。在正常工作期间，MOS管只相当于一个导体。因此，我们电路或者电源设计人员最关心的是MOS的最小传导损耗。

我们经常看MOS管的PDF参数，MOS管制造商採用RDS(ON)参数来定义导通阻抗，对开关套用来说，RDS(ON)也是最重要的器件特性。数据手册定义RDS(ON)与栅极(或驱动)电压VGS以及流经开关的电流有关，但对于充分的栅极驱动，RDS(ON)是一个相对静态参数。一直处于导通的MOS管很容易发热。另外，慢慢升高的结温也会导致RDS(ON)的增加。MOS管数据手册规定了热阻抗参数，其定义为MOS管封装的半导体结散热能力。RθJC的最简单的定义是结到管壳的热阻抗。

其发热情况有：

1.电路设计的问题，就是让MOS管工作线上性的工作状态，而不是在开关状态。这也是导致MOS管发热的一个原因。如果N-MOS做开关，G级电压要比电源高几V，才能完全导通，P-MOS则相反。没有完全打开而压降过大造成功率消耗，等效直流阻抗比较大，压降增大，所以U*I也增大，损耗就意味着发热。这是设计电路的最忌讳的错误。

2.频率太高，主要是有时过分追求体积，导致频率提高，MOS管上的损耗增大了，所以发热也加大了。

3.没有做好足够的散热设计，电流太高，MOS管标称的电流值，一般需要良好的散热才能达到。所以ID小于最大电流，也可能发热严重，需要足够的辅助散热片。

4.MOS管的选型有误，对功率判断有误，MOS管内阻没有充分考虑，导致开关阻抗增大。
